Standart
TS HD 604 S1, VDE 0276
Teknik Bilgiler
Max.Çalışma Sıcaklığı : 90 °C
Max.Kısa Devre Sıcaklığı : 250 °C
Anma Gerilimi : 600/1000 V

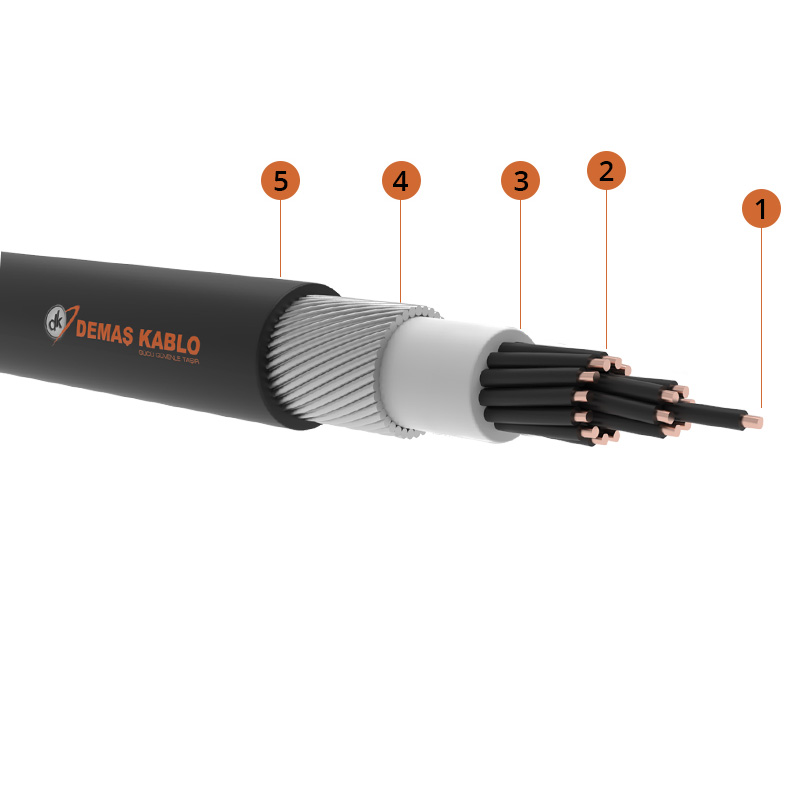

Kablo Yapısı
Kullanıldığı Yerler
Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için dahili, harici toprak altında ve kablo kanalında kullanılır.
| Nominal Kesit |
Dış Çap (Yaklaşık) |
Net Ağırlık (Yaklaşık) |
Sevk Uzunluğu |
20°C de İletkenin DC Direnci |
Akım Taşıma Kapasitesi | |
| mm² | mm | kg/km | m | ohm/km | Toprakta 20°C de A | Havada 30°C de A |
| 7×1,5 | 16,0 | 450 | 1000 | 12,1 | 16 | 15,6 |
| 10×1,5 | 19,5 | 675 | 1000 | 12,1 | 14 | 13,2 |
| 12×1,5 | 200 | 725 | 1000 | 12,1 | 13 | 12,0 |
| 14×1,5 | 21,0 | 790 | 1000 | 12,1 | 13 | 12,0 |
| 16×1,5 | 21,5 | 850 | 1000 | 12,1 | 11 | 10,8 |
| 19×1,5 | 22,5 | 925 | 1000 | 12,1 | 11 | 10,8 |
| 24×1,5 | 26,0 | 1,230 | 1000 | 12,1 | 10 | 9,6 |
| 30×1,5 | 27,0 | 1385 | 1000 | 12,1 | 10 | 9,6 |
| 40×1,5 | 30,0 | 16,00 | 1000 | 12,1 | 9 | 8,4 |
| 7×2,5 | 16,0 | 635 | 1000 | 7,41 | 21 | 20,8 |
| 10×2,5 | 21,5 | 825 | 1000 | 7,41 | 29 | 17,6 |
| 12×2,5 | 22,0 | 895 | 1000 | 7,41 | 17 | 16,0 |
| 14×2,5 | 22,5 | 970 | 1000 | 7,41 | 17 | 16,0 |
| 16×2,5 | 24,5 | 1,175 | 1000 | 741 | 15 | 14,4 |
| 19×2,5 | 25,5 | 1,290 | 1000 | 7,41 | 15 | 14,4 |
| 24×2,5 | 28,5 | 1,550 | 1000 | 7,41 | 13 | 12,8 |
| 30×2,5 | 30,0 | 1750 | 1000 | 7,41 | 13 | 12,8 |
| 40×2,5 | 34,0 | 2,200 | 1000 | 7,41 | 12 | 11,2 |
