Standart
TS IEC 60502-1, IEC 60502, VDE 0276

Teknik Bilgiler
Max.Çalışma Sıcaklığı : 70 °C
Max.Kısa Devre Sıcaklığı : ≤ 300 mm² 160°C , >300 mm² 140 °C
Anma Gerilimi : 600/1000 V

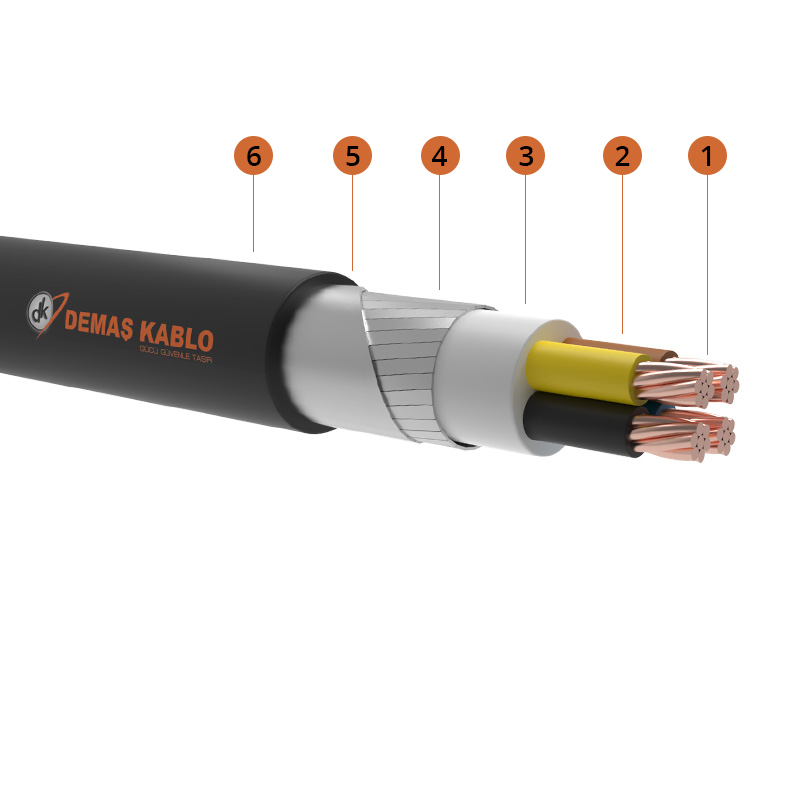

Kablo Yapısı

Çok telli bakır iletken
PVC izole
PVC dolgu
Galvanizli yassı çelik tel zırh
Galvanizli çelik bant
PVC dış kılıf

Kullanıldığı Yerler
Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için harici ve, dahili, toprak altında, kablo kanalında ve özel olarak imal edildiğinde tatlı ve tuzlu su içinde kullanılır.

Kesit Tablosu

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
2×10	19,7	890	1000	1,83	90	66
2×16	21,6	1100	1000	1,15	116	89
2×25	25	1450	1000	0,727	150	118
2×35	27	1750	1000	0,524	181	145
2×50	30,5	2250	500	0,387	215	176
2×70	33,5	2900	500	0,268	264	224
2×95	39	3800	500	0,193	318	271
2×120	42	4500	500	0,153	360	314
2×150	45,5	5400	500	0,124	406	361
2×185	51	6550	500	0,0991	458	412
2×240	57	8300	500	0,0754	537	484
2×300	63,5	10300	250	0,0601	572	528
3×10	21	970	1000	1,83	75	60
3×16	23	1240	1000	1,15	98	80
3×25	26,7	1710	1000	0,727	128	106
3×35	29,3	2120	1000	0,524	157	131
3×50	33,2	2760	500	0,387	185	159
3×70	37,8	3600	500	0,268	228	202
3×95	43	4700	500	0,193	275	244
3×120	46,6	5650	500	0,153	313	282
3×150	51	6800	500	0,124	353	324
3×185	57,7	8400	500	0,0991	399	371
3×240	63,7	10700	500	0,0754	464	436
3×300	68	13200	250	0,0601	524	481
3×16+10	24,2	1450	1000	1,15-1,83	98	80
3×25+16	28	1945	1000	0,727-1,15	128	106
3×35+16	30,2	2325	1000	0,524-1,15	157	131
3×50+25	34,5	3100	500	0,387-0,727	185	159
3×70+35	39,5	4000	500	0,268-0,524	228	202
3×95+50	44,8	5250	500	0,193-0,387	275	244
3×120+70	49,4	6400	500	0,153-0,268	313	282
3×150+70	53,4	7500	500	0,124-0,268	353	324
3×185+95	59,1	9300	500	0,0991-0,193	399	371
3×240+120	66	11800	500	0,0754-0,153	464	436
3×300+150	72,7	14500	250	0,0601-0,124	524	481
4×10	22,3	1136	1000	1,83	75	60
4×16	25	1497	1000	1,15	98	80
4×25	29	2040	1000	0,727	128	106
4×35	32,1	2600	1000	0,524	157	131
4×50	36,8	3400	500	0,387	185	159
4×70	41,3	4400	500	0,268	228	202
4×95	47,3	5800	500	0,193	275	244
4×120	51,7	7000	500	0,153	313	282
4×150	57,2	8400	500	0,124	353	324
4×185	63,3	10500	500	0,0991	399	371
4×240	70,5	13500	500	0,0754	464	436
4×300	77,6	16500	500	0,0601	524	481
