Standart
TS HD 604 S1 , VDE 0276

Teknik Bilgiler
Max.Çalışma Sıcaklığı : 90 °C
Max.Kısa Devre Sıcaklığı : 250°C
Anma Gerilimi : 600/1000 V

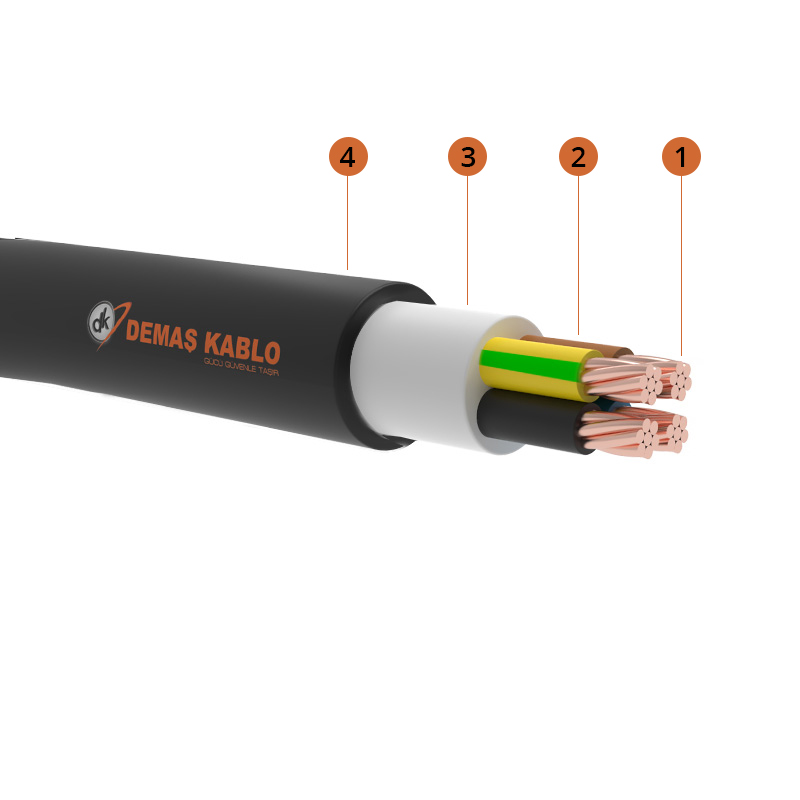

Kablo Yapısı

Bir veya çok telli bakır iletken
XLPE izole
Halojensiz dolgu
EVA/PE bazlı dış kılıf

Kullanıldığı Yerler
Oteller, okullar, tüneller, yüksek binalar, hastaneler, enerji santralleri, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler

Kesit Tablosu

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
1×1,5	5,2	50	1000	12,1	39	32
1×2,5	5,6	60	1000	7,41	51	42
1×4	6,5	70	1000	4,61	66	56
1×6	7	90	1000	3,08	82	71
1×10	8	140	1000	1,83	109	96
1×16	9	190	1000	1,15	139	128
1×25	11	300	1000	0,727	179	173
1×35	12	375	1000	0,524	213	212
1×50	14	500	1000	0,387	251	258
1×70	15	720	1000	0,268	307	328
1×95	17	960	1000	0,193	366	404
1×120	19	1200	1000	0,153	416	471
1×150	21	1500	1000	0,124	465	541
1×185	23	1850	1000	0,0991	526	626
1×240	26	2400	1000	0,0754	610	749
1×300	28	3000	1000	0,0601	689	864
1×400	32	3900	1000	0,047	788	1018
1×500	36	5000	1000	0,0366	889	1173
1×630	40,5	6150	1000	0,0283	980
2×1,5	9,6	140	1000	12,1	37	26
2×2,5	10,5	170	1000	7,41	49	35
2×4	11,5	220	1000	4,61	64	46
2×6	12,5	280	1000	3,08	79	58
2×10	15	420	1000	1,83	106	79
2×16	17	600	1000	1,15	137	104
2×25	20	850	1000	0,727	176	141
2×35	22,5	1110	1000	0,524	213	174
2×50	25	1450	1000	0,387	252	212
2×70	29	1990	1000	0,268	310	268
2×95	33	2700	500	0,193	361	331
2×120	36,5	3400	500	0,153	412	385
2×150	40	4150	500	0,124	464	440
2×185	45,5	5100	500	0,0991	525	507
2×240	51	6600	500	0,0754	608	595
3×1,5	11	150	1000	12,1	30	24
3×2,5	11,5	200	1000	7,41	40	32
3×4	12,5	250	1000	4,61	52	42
3×6	13,5	340	1000	3,08	64	53
3×10	15,5	500	1000	1,83	86	73
3×16	18	700	1000	1,15	111	96
3×25	22	1150	1000	0,727	143	130
3×35	24	1450	1000	0,524	173	160
3×50	27	1870	1000	0,387	205	195
3×70	31	2700	1000	0,268	252	247
3×95	35	3500	1000	0,193	303	305
3×120	39	4300	500	0,153	346	355
3×150	43	5400	500	0,124	390	407
3×185	48	6600	500	0,0991	441	469
3×240	54	9000	500	0,0754	511	551
3×300	60	10500	250	0,0601	580	638
3×400	67	13300	250	0,047	663	746
3×16+10	19,5	830	1000	1,15-1,83	111	96
3×25+16	23	1250	1000	0,727-1,15	143	130
3×35+16	25	1580	1000	0,524-1,15	173	160
3×50+25	29	2150	1000	0,387-0,727	205	195
3×70+35	33	3050	1000	0,268-0,524	252	247
3×95+50	37	4000	500	0,193-0,387	303	305
3×120+70	42	5000	500	0,153-0,268	346	355
3×150+70	46	6050	500	0,124-0,268	390	407
3×185+95	51	7600	500	0,0991-0,193	441	469
3×240+120	57	9350	500	0,0754-0,153	511	551
3×300+150	63	10200	250	0,0601-0,124	580	638
3×400+185	71	14750	250	0,0470-0,0991	663	746
4×1,5	11,5	180	1000	12,1	30	24
4×2,,5	12,5	240	1000	7,41	40	32
4×4	13,5	300	1000	4,61	52	42
4×6	15	400	1000	3,08	64	53
4×10	17	610	1000	1,83	86	73
4×16	20	880	1000	1,15	111	96
4×25	24	1350	1000	0,727	143	130
4×35	26	1750	1000	0,524	173	160
4×50	30	2350	1000	0,387	205	195
4×70	35	3300	1000	0,268	252	247
4×95	39	4400	500	0,193	303	305
4×120	44	5500	500	0,153	346	355
4×150	48	6900	500	0,124	390	407
4×185	53	8700	500	0,0991	441	469
4×240	60	111400	500	0,0754	511	551
4×300	66	14000	250	0,0601	580	638
4×400	75	16750	250	0,047	663	746

Click to enlarge

N2XH

0.6/1 kV Bir veya Çok Damarlı, Bir veya Çok Telli, XLPE İzoleli, Halojensiz, Alev İletmeyen A.G. Güç Kabloları
