StandarT
TS HD 604 S1 , VDE 0276

Technical Information
Max.Çalışma Sıcaklığı : 90 °C
Max.Kısa Devre Sıcaklığı : 250°C
Anma Gerilimi : 600/1000 V

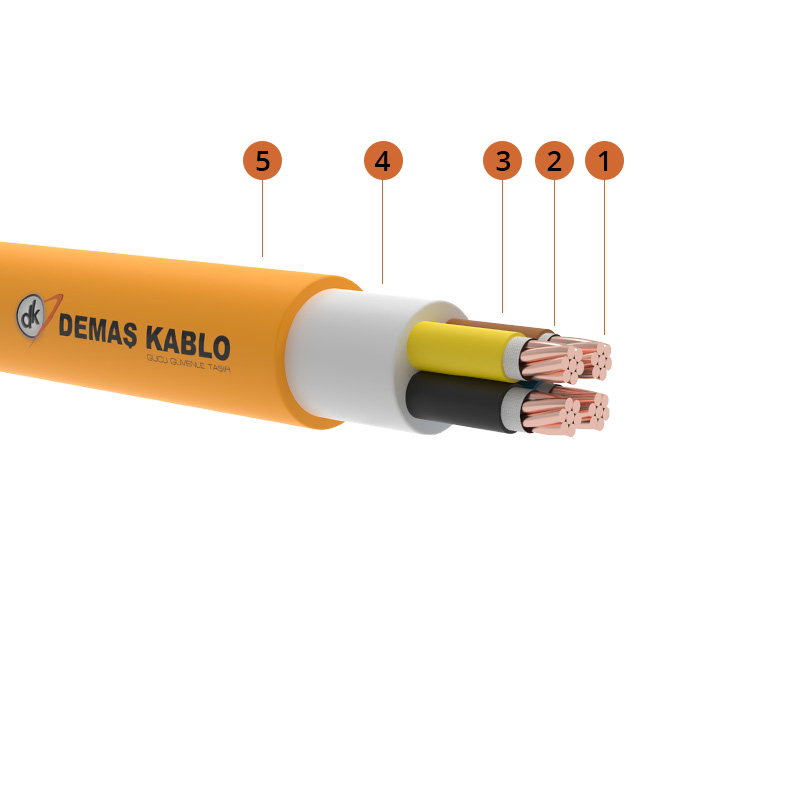

Kablo Yapısı

Bir veya çok telli bakır iletken
Mika bant
XLPE izole
Halojensiz dolgu
EVA/PE bazlı dış kılıf

Kullanıldığı Yerler
Rafineriler, maden ocakları, oteller, okullar, tüneller, yüksek binalar, hastaneler, enerji santralleri, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler

Kesit Tablosu

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
1×4	8	85	1000	4,61	66	56
1×6	8,5	105	1000	3,08	82	71
1×10	9,5	150	1000	1,83	109	96
1×16	10	210	1000	1,15	139	128
1×25	11,5	300	1000	0,727	179	173
1×35	12,5	400	1000	0,524	213	212
1×50	13,5	520	1000	0,387	251	258
1×70	16	750	1000	0,268	307	328
1×95	17	1000	1000	0,193	366	404
1×120	19	1200	1000	0,153	416	471
1×150	21	1500	1000	0,124	465	541
1×185	23	1900	1000	0,0991	526	626
1×240	26	2450	1000	0,0754	610	749
1×300	29	3000	1000	0,0601	689	864
1×400	32	3900	1000	0,047	788	1018
1×500	36	4900	1000	0,0366	889	1173
3×1,5	14	190	1000	12,1	30	24
3×2,5	15	230	1000	7,41	40	32
3×4	16	300	1000	4,61	52	42
3×6	17	370	1000	3,08	64	53
3×10	19	550	1000	1,83	86	73
3×16	20	750	1000	1,15	111	96
3×25	23	1100	1000	0,727	143	130
3×35	25	1450	1000	0,524	173	160
3×50	28	1850	1000	0,387	205	195
3×70	32	2650	1000	0,268	252	247
3×95	36	3600	500	0,193	303	305
3×120	40	4400	500	0,153	346	355
3×150	44	5350	500	0,124	390	407
3×185	49	6700	500	0,0991	441	469
3×240	55	9100	500	0,0754	511	551
3×300	61	11000	250	0,0601	580	638
3×400	68	13100	250	0,047	663	746
3×16+10	22	900	1000	1,15-1,83	111	96
3×25+16	25	1350	1000	0,727-1,15	143	130
3×35+16	27	1700	1000	0,524-1,15	173	160
3×50+25	30	2200	1000	0,387-0,727	205	195
3×70+35	34	3100	1000	0,268-0,524	252	247
3×95+50	39	4100	500	0,193-0,387	303	305
3×120+70	43	5200	500	0,153-0,268	346	355
3×150+70	47	6100	500	0,124-0,268	390	407
3×185+95	52	7800	500	0,0991-0,193	441	469
3×240+120	58	10200	500	0,0754-0,153	511	551
3×300+150	64	12600	250	0,0601-0,124	580	638
3×400+185	72	15850	250	0,0470-0,0991	663	746
4×1,5	14,5	220	1000	12,1	30	24
4×2,5	15,5	260	1000	7,41	40	32
4×4	17	350	1000	4,61	52	42
4×6	18,5	450	1000	3,08	64	53
4×10	20	680	1000	1,83	86	73
4×16	23	950	1000	1,15	111	96
4×25	25	1470	1000	0,727	143	130
4×35	28	1900	1000	0,524	173	160
4×50	31	2500	1000	0,387	205	195
4×70	36	3500	1000	0,268	252	247
4×95	40	4600	500	0,193	303	305
4×120	45	5800	500	0,153	346	355
4×150	49	7000	500	0,124	390	407
4×185	54	8900	500	0,0991	441	469
4×240	61	11300	500	0,0754	511	551
4×300	68	14000	250	0,0601	580	638
4×400	76	17500	250	0,047	663	746

Click to enlarge

N2XH FE 180

0.6/1 kV Bir Veya Çok Damarlı, Bir veya Çok Telli, Özel Ayırıcı Mika Bantlı, XLPE İzoleli, Halojensiz, Alev İletmeyen A.G. Güç Kabloları

Add to compare

İstek listesine ekle

Kategoriler: Halojensiz Alçak Gerilim Kabloları Etiketler: 0.6/1 kV Bir Veya Çok Damarlı, Alev İletmeyen A.G. Güç Kabloları, Bir veya Çok Telli, Halojensiz, Halojensiz Alçak Gerilim Kabloları, hanmaz kablo, Özel Ayırıcı Mika Bantlı, XLPE İzoleli

Açıklama
Değerlendirmeler (0)

Açıklama

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
1×4	8	85	1000	4,61	66	56
1×6	8,5	105	1000	3,08	82	71
1×10	9,5	150	1000	1,83	109	96
1×16	10	210	1000	1,15	139	128
1×25	11,5	300	1000	0,727	179	173
1×35	12,5	400	1000	0,524	213	212
1×50	13,5	520	1000	0,387	251	258
1×70	16	750	1000	0,268	307	328
1×95	17	1000	1000	0,193	366	404
1×120	19	1200	1000	0,153	416	471
1×150	21	1500	1000	0,124	465	541
1×185	23	1900	1000	0,0991	526	626
1×240	26	2450	1000	0,0754	610	749
1×300	29	3000	1000	0,0601	689	864
1×400	32	3900	1000	0,047	788	1018
1×500	36	4900	1000	0,0366	889	1173
3×1,5	14	190	1000	12,1	30	24
3×2,5	15	230	1000	7,41	40	32
3×4	16	300	1000	4,61	52	42
3×6	17	370	1000	3,08	64	53
3×10	19	550	1000	1,83	86	73
3×16	20	750	1000	1,15	111	96
3×25	23	1100	1000	0,727	143	130
3×35	25	1450	1000	0,524	173	160
3×50	28	1850	1000	0,387	205	195
3×70	32	2650	1000	0,268	252	247
3×95	36	3600	500	0,193	303	305
3×120	40	4400	500	0,153	346	355
3×150	44	5350	500	0,124	390	407
3×185	49	6700	500	0,0991	441	469
3×240	55	9100	500	0,0754	511	551
3×300	61	11000	250	0,0601	580	638
3×400	68	13100	250	0,047	663	746
3×16+10	22	900	1000	1,15-1,83	111	96
3×25+16	25	1350	1000	0,727-1,15	143	130
3×35+16	27	1700	1000	0,524-1,15	173	160
3×50+25	30	2200	1000	0,387-0,727	205	195
3×70+35	34	3100	1000	0,268-0,524	252	247
3×95+50	39	4100	500	0,193-0,387	303	305
3×120+70	43	5200	500	0,153-0,268	346	355
3×150+70	47	6100	500	0,124-0,268	390	407
3×185+95	52	7800	500	0,0991-0,193	441	469
3×240+120	58	10200	500	0,0754-0,153	511	551
3×300+150	64	12600	250	0,0601-0,124	580	638
3×400+185	72	15850	250	0,0470-0,0991	663	746
4×1,5	14,5	220	1000	12,1	30	24
4×2,5	15,5	260	1000	7,41	40	32
4×4	17	350	1000	4,61	52	42
4×6	18,5	450	1000	3,08	64	53
4×10	20	680	1000	1,83	86	73
4×16	23	950	1000	1,15	111	96
4×25	25	1470	1000	0,727	143	130
4×35	28	1900	1000	0,524	173	160
4×50	31	2500	1000	0,387	205	195
4×70	36	3500	1000	0,268	252	247
4×95	40	4600	500	0,193	303	305
4×120	45	5800	500	0,153	346	355
4×150	49	7000	500	0,124	390	407
4×185	54	8900	500	0,0991	441	469
4×240	61	11300	500	0,0754	511	551
4×300	68	14000	250	0,0601	580	638
4×400	76	17500	250	0,047	663	746
