NHXMH
300/500V Çok Damarlı, Bir Veya Çok Telli, Halojensiz, Alev İletmeyen Kablolar
Açıklama
Standart
TS HD 21.4 S2 , VDE 0250
Teknik Bilgiler
Max.Çalışma Sıcaklığı : 90 °C
Max.Kısa Devre Sıcaklığı : 250°C
Anma Gerilimi : 300/500 V

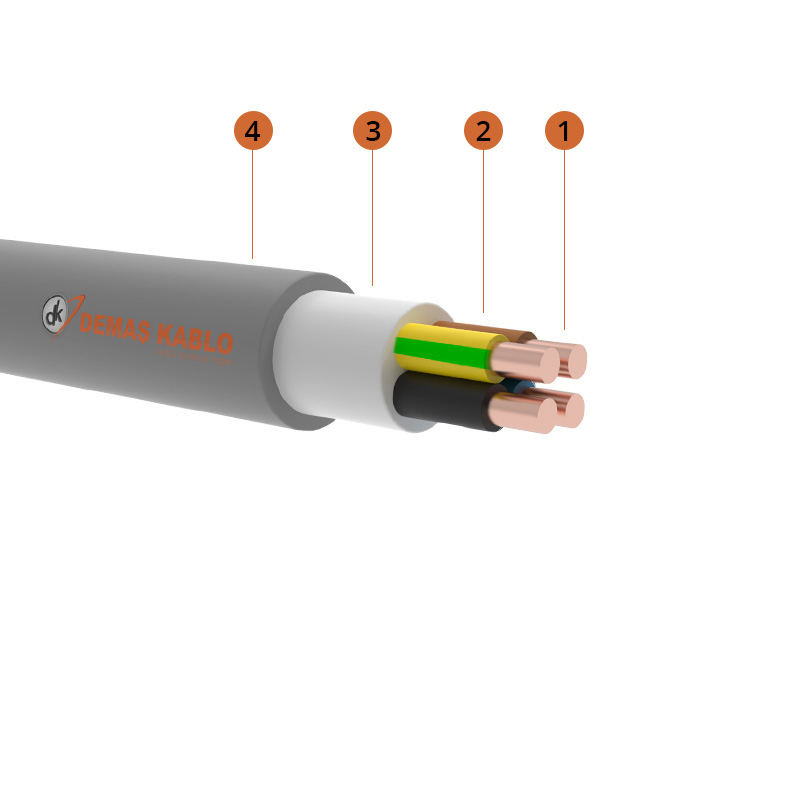

Kablo Yapısı
- Bir veya çok telli bakır iletken
- XLPE izole
- HFFR dolgu
- HFFR dış kılıf
Kullanıldığı Yerler
Mekanik zorlamaların az olduğu,kuru, buharlı ve rutubetli yerlerde kullanılır.Bu kablolar yangın esnasında alevi iletmezler, yoğun duman tabakası oluşturmazlar.Can ve mal güvenliği sağlarlar.
Kesit Tablosu
| Nominal Kesit |
Dış Çap (Yaklaşık) |
Net Ağırlık (Yaklaşık) |
Sevk Uzunluğu |
20°C de İletkenin DC Direnci |
Akım Taşıma Kapasitesi | |
| mm² | mm | kg/km | m | ohm/km | Boruda 30°C de A | Havada 30°C de A |
| 2×1,5 | 8,5 | 110 | 100 | 12,1 | – | 37 |
| 2×2,5 | 9,5 | 140 | 100 | 7,41 | – | 49 |
| 2×4 | 10,5 | 190 | 100 | 4,61 | – | 64 |
| 2×6 | 11,5 | 250 | 100 | 3,08 | – | 78 |
| 2×10 | 14,5 | 420 | 1000 | 1,83 | – | 103 |
| 2×16 | 17 | 550 | 1000 | 1,15 | – | 131 |
| 2×25 | 20,5 | 860 | 1000 | 0,727 | – | 169 |
| 2×35 | 23,5 | 1000 | 1000 | 0,524 | – | 205 |
| 3×1,5 | 9 | 130 | 100 | 12,1 | – | 30 |
| 3×2,5 | 10 | 170 | 100 | 7,41 | – | 40 |
| 3×4 | 11 | 230 | 100 | 4,61 | – | 52 |
| 3×6 | 12,5 | 320 | 100 | 3,08 | – | 64 |
| 3×10 | 15 | 520 | 1000 | 1,83 | – | 86 |
| 3×16 | 16,5 | 700 | 1000 | 1,15 | – | 111 |
| 3×25 | 22 | 1150 | 1000 | 0,727 | – | 143 |
| 3×35 | 24 | 1400 | 1000 | 0,524 | – | 173 |
| 4×1,5 | 9,5 | 150 | 100 | 12,1 | – | 30 |
| 4×2,5 | 10,5 | 200 | 100 | 7,41 | – | 40 |
| 4×4 | 12,5 | 280 | 100 | 4,61 | – | 52 |
| 4×6 | 14 | 400 | 100 | 3,08 | – | 64 |
| 4×10 | 18 | 620 | 1000 | 1,83 | – | 86 |
| 4×16 | 20 | 920 | 1000 | 1,15 | – | 111 |
| 4×25 | 23 | 1450 | 1000 | 0,727 | – | 143 |
| 4×35 | 26 | 1700 | 1000 | 0,524 | – | 173 |
| 5×1,5 | 10,1 | 180 | 100 | 12,1 | – | 23 |
| 5×2,5 | 11,1 | 240 | 100 | 7,41 | – | 30 |
| 5×4 | 13,6 | 360 | 100 | 4,61 | – | 39 |
| 5×6 | 15 | 470 | 100 | 3,08 | – | 48 |
| 5×10 | 19 | 750 | 1000 | 1,83 | – | 65 |
| 5×16 | 22,5 | 1120 | 1000 | 1,15 | – | 83 |
| 5×25 | 27 | 1660 | 1000 | 0,727 | – | 107 |
| 5×35 | 30 | 2300 | 1000 | 0,524 | – | 130 |
