NYM
300/500 V Çok Damarlı, Bir veya Çok Telli, Bakır İletkenli, PVC İzoleli Tesisat Kabloları
Açıklama
Standart
TS 9759(HD 21.4 S2), VDE 0250,IEC 60227, BS 6004, NFC 33-207
Teknik Bilgiler
Max.Çalışma Sıcaklığı : 70 °C
Max.Kısa Devre Sıcaklığı : 160°C
Anma Gerilimi : 300/500 V

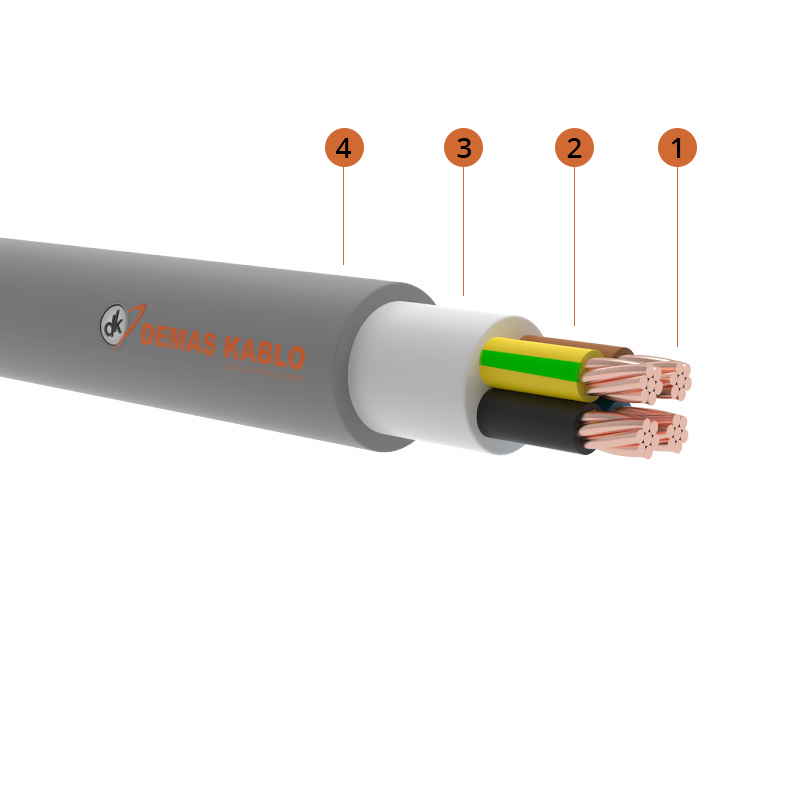

Kablo Yapısı
- Bir veya çok telli bakır iletken
- PVC izole
- PVC dolgu
- PVC dış kılıf
Kullanıldığı Yerler
Mekanik zorlamaların olmadığı rutubetli yerlerde, her türlü bina ve iş yerinde sıva altı ve sıva üstünde kullanılır.
Kesit Tablosu
| Nominal Kesit |
Dış Çap (Yaklaşık) |
Net Ağırlık (Yaklaşık) |
Sevk Uzunluğu |
20°C de İletkenin DC Direnci |
Akım Taşıma Kapasitesi | |
| mm² | mm | kg/km | m | ohm/km | Boruda 20°C de A | Havada 30°C de A |
| 2×1,5 | 8,8 | 120 | 100 | 12,1 | – | 18 |
| 2×2,5 | 10 | 160 | 100 | 7,41 | – | 26 |
| 2×4 | 11 | 210 | 100 | 4,61 | – | 34 |
| 2×6 | 12 | 260 | 100 | 3,08 | – | 44 |
| 2×10 | 15,2 | 460 | 1000 | 1,83 | – | 61 |
| 2×16 | 17 | 620 | 1000 | 1,15 | – | 82 |
| 2×25 | 21,5 | 1001 | 1000 | 0,727 | – | 108 |
| 2×35 | 24,5 | 1320 | 1000 | 0,524 | – | 135 |
| 3×1,5 | 9,2 | 140 | 100 | 12,1 | – | 18 |
| 3×2,5 | 10,5 | 190 | 100 | 7,41 | – | 26 |
| 3×4 | 11,6 | 250 | 100 | 4,61 | – | 34 |
| 3×6 | 13,1 | 340 | 100 | 3,08 | – | 44 |
| 3×10 | 16 | 560 | 1000 | 1,83 | – | 61 |
| 3×16 | 18,4 | 790 | 1000 | 1,15 | – | 82 |
| 3×25 | 19,5 | 1156 | 1156 | 0,727 | – | 108 |
| 3×35 | 23,1 | 1500 | 1000 | 0,524 | – | 135 |
| 4×1,5 | 9,9 | 170 | 100 | 12,1 | – | 18 |
| 4×2,5 | 11,4 | 230 | 100 | 7,41 | – | 26 |
| 4×4 | 13 | 310 | 100 | 4,61 | – | 34 |
| 4×6 | 14,6 | 420 | 100 | 3,08 | – | 44 |
| 4×10 | 17,5 | 680 | 1000 | 1,83 | – | 61 |
| 4×16 | 20,1 | 970 | 1000 | 1,15 | – | 82 |
| 4×25 | 26 | 1468 | 1000 | 0,727 | – | 108 |
| 4×35 | 28,5 | 1921 | 1000 | 0,524 | – | 135 |
| 5×1,5 | 10,8 | 200 | 100 | 12,1 | – | 18 |
| 5×2,5 | 12,4 | 270 | 100 | 7,41 | – | 26 |
| 5×4 | 14,5 | 400 | 100 | 4,61 | – | 34 |
| 5×6 | 15,9 | 520 | 100 | 3,08 | – | 44 |
| 5×10 | 19,1 | 840 | 1000 | 1,83 | – | 61 |
| 5×16 | 22,4 | 1220 | 1000 | 1,15 | – | 82 |
| 5×25 | 28 | 1840 | 1000 | 0,727 | – | 108 |
| 5×35 | 31,5 | 2425 | 1000 | 0,524 | – | 135 |
