Standart

TS IEC 60502-1, IEC 60502

Teknik Bilgiler

Max.Çalışma Sıcaklığı : 70 °C
Max.Kısa Devre Sıcaklığı : ≤ 300 mm² 160°C , >300 mm² 140 °C
Anma Gerilimi : 600/1000 V

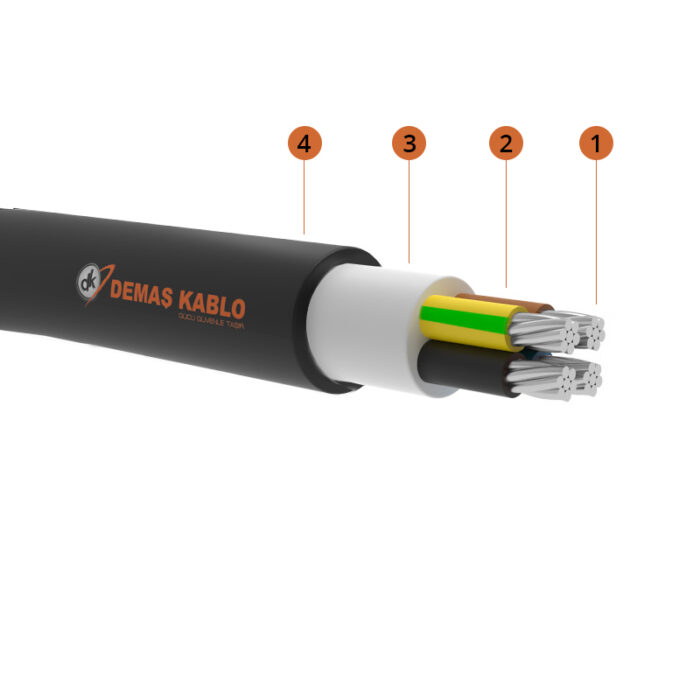

Kablo Yapısı

Çok telli alüminyum iletken
PVC izole
Dolgu
PVC dış kılıf

Kullanıldığı Yerler

Şebeke, aydınlatma ve güç kablosu olarak kullanılan bu kablo, fazla mekanik zorlamaların olmadığı dahili, harici, toprak altında ve kablo kanalında kullanılır.

Kesit Tablosu

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
1×16	9,5	125	1000	1,91	75	72
1×25	11,1	180	1000	1,2	97	99
1×35	12,1	220	1000	0,868	151	131
1×50	14	290	1000	0,641	179	160
1×70	16	375	1000	0,443	218	202
1×95	18	480	1000	0,32	261	249
1×120	19,5	580	1000	0,253	297	291
1×150	22	730	1000	0,206	332	333
1×185	25	910	1000	0,164	376	384
1×240	28	1125	1000	0,125	437	460
1×300	30	1380	1000	0,1	494	530
1×400	35,5	1810	1000	0,0778	572	642
1×500	37,5	2150	1000	0,0605	649	744
2×16	18,5	485	1000	1,91	70	59
2×25	22	700	1000	1,2	90	78
2×35	24	845	1000	0,868	110	99
2×50	27,5	1120	1000	0,641	135	125
2×70	31	1440	1000	0,443	160	150
2×95	35,5	1900	1000	0,32	190	185
2×120	39	2280	500	0,253	210	210
2×150	44	2920	500	0,206	240	240
2×185	50	3725	500	0,164	275	275
2×240	56	4630	500	0,125	320	325
3×16	19,5	545	1000	1,91	66	64
3×25	23,5	790	1000	1,2	99	83
3×35	25,5	965	1000	0,868	118	102
3×50	29	1280	1000	0,641	142	124
3×70	33,5	1700	1000	0,443	176	158
3×95	38	2195	1000	0,32	211	160
3×120	41,5	2640	500	0,253	242	220
3×150	48	3420	500	0,206	270	252
3×185	53,5	4280	500	0,164	308	290
3×240	60,5	5390	500	0,125	363	339
3×300	65,5	6480	500	0,1	412	377
3×16+10	20,5	600	1000	1,91-3,08	66	64
3×25+16	24,5	870	1000	1,20-1,91	99	83
3×35+16	26,5	1030	1000	0,868-1,91	118	102
3×50+25	30,5	1390	1000	0,641-1,20	142	124
3×70+35	35	1830	1000	0,443-0,868	176	158
3×95+50	40	2400	1000	0,320-0,641	211	160
3×120+70	44,5	2970	500	0,253-0,443	242	220
3×150+70	49	3610	500	0,206-0,443	270	252
3×185+95	55,5	4540	500	0,164-0,320	308	290
3×240+120	62	5660	500	0,125-0,253	363	339
3×300+150	68	6915	250	0,100-0,206	412	377
3×400+185	79,5	9180	250	0,0778-0,164	475	444
4×16	21	640	1000	1,91	66	64
4×25	25,5	935	1000	1,2	99	83
4×35	28	1140	1000	0,868	118	102
4×50	32,5	1570	1000	0,641	142	124
4×70	37	2040	1000	0,443	176	158
4×95	42	2640	1000	0,32	211	160
4×120	46,5	3230	500	0,253	242	220
4×150	53	4120	500	0,206	270	252
4×185	60	5220	500	0,164	308	290
4×240	67	6460	500	0,125	363	339
4×300	73	7810	250	0,1	412	377
4×400	86	10500	250	0,0778	475	444

Click to enlarge

YAVV(NAYY)

0.6/1 kV Bir veya Çok Damarlı, Çok Telli, PVC İzoleli Alüminyum İletkenli A.G Güç Kabloları

Add to compare

İstek listesine ekle

Kategoriler: PVC İzoleli Alçak Gerilim Kabloları Etiketler: 0.6/1 kV Bir Veya Çok Damarlı, Çok Telli, hanmaz kablo, PVC İzoleli Alçak Gerilim Kabloları, PVC İzoleli Alüminyum İletkenli A.G Güç Kabloları

Açıklama
Değerlendirmeler (0)

Açıklama

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
1×16	9,5	125	1000	1,91	75	72
1×25	11,1	180	1000	1,2	97	99
1×35	12,1	220	1000	0,868	151	131
1×50	14	290	1000	0,641	179	160
1×70	16	375	1000	0,443	218	202
1×95	18	480	1000	0,32	261	249
1×120	19,5	580	1000	0,253	297	291
1×150	22	730	1000	0,206	332	333
1×185	25	910	1000	0,164	376	384
1×240	28	1125	1000	0,125	437	460
1×300	30	1380	1000	0,1	494	530
1×400	35,5	1810	1000	0,0778	572	642
1×500	37,5	2150	1000	0,0605	649	744
2×16	18,5	485	1000	1,91	70	59
2×25	22	700	1000	1,2	90	78
2×35	24	845	1000	0,868	110	99
2×50	27,5	1120	1000	0,641	135	125
2×70	31	1440	1000	0,443	160	150
2×95	35,5	1900	1000	0,32	190	185
2×120	39	2280	500	0,253	210	210
2×150	44	2920	500	0,206	240	240
2×185	50	3725	500	0,164	275	275
2×240	56	4630	500	0,125	320	325
3×16	19,5	545	1000	1,91	66	64
3×25	23,5	790	1000	1,2	99	83
3×35	25,5	965	1000	0,868	118	102
3×50	29	1280	1000	0,641	142	124
3×70	33,5	1700	1000	0,443	176	158
3×95	38	2195	1000	0,32	211	160
3×120	41,5	2640	500	0,253	242	220
3×150	48	3420	500	0,206	270	252
3×185	53,5	4280	500	0,164	308	290
3×240	60,5	5390	500	0,125	363	339
3×300	65,5	6480	500	0,1	412	377
3×16+10	20,5	600	1000	1,91-3,08	66	64
3×25+16	24,5	870	1000	1,20-1,91	99	83
3×35+16	26,5	1030	1000	0,868-1,91	118	102
3×50+25	30,5	1390	1000	0,641-1,20	142	124
3×70+35	35	1830	1000	0,443-0,868	176	158
3×95+50	40	2400	1000	0,320-0,641	211	160
3×120+70	44,5	2970	500	0,253-0,443	242	220
3×150+70	49	3610	500	0,206-0,443	270	252
3×185+95	55,5	4540	500	0,164-0,320	308	290
3×240+120	62	5660	500	0,125-0,253	363	339
3×300+150	68	6915	250	0,100-0,206	412	377
3×400+185	79,5	9180	250	0,0778-0,164	475	444
4×16	21	640	1000	1,91	66	64
4×25	25,5	935	1000	1,2	99	83
4×35	28	1140	1000	0,868	118	102
4×50	32,5	1570	1000	0,641	142	124
4×70	37	2040	1000	0,443	176	158
4×95	42	2640	1000	0,32	211	160
4×120	46,5	3230	500	0,253	242	220
4×150	53	4120	500	0,206	270	252
4×185	60	5220	500	0,164	308	290
4×240	67	6460	500	0,125	363	339
4×300	73	7810	250	0,1	412	377
4×400	86	10500	250	0,0778	475	444
