Standart

TS IEC 60502-1, IEC 60502, VDE 0276

Teknik Bilgiler

Max.Çalışma Sıcaklığı : 70 °C
Max.Kısa Devre Sıcaklığı : ≤300 mm² 160°C, >300 mm² 140 °C
Anma Gerilimi : 600/1000 V

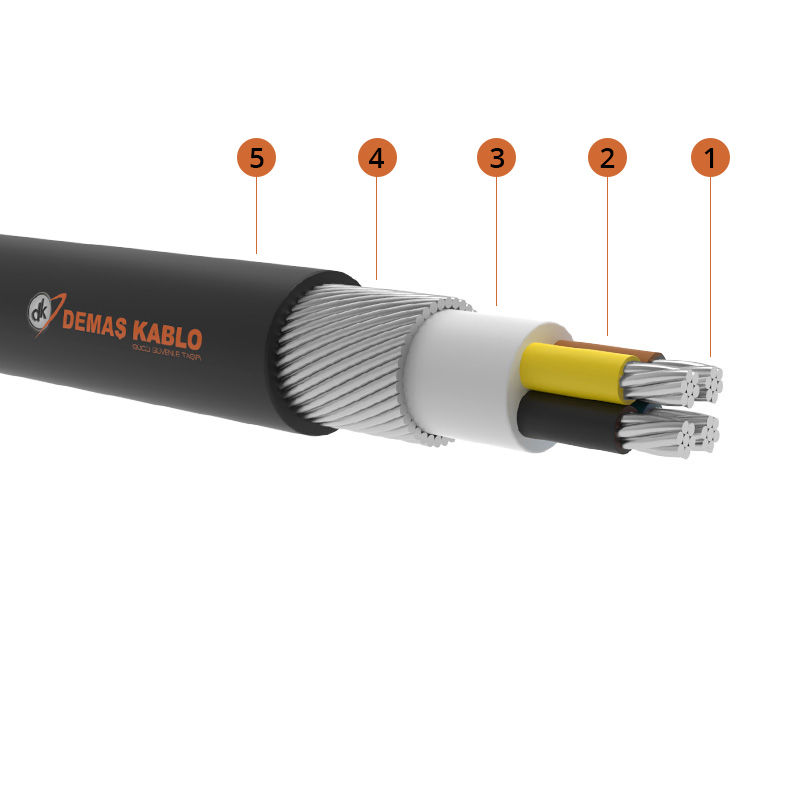

Kablo Yapısı

Çok telli alüminyum iletken
PVC izole
PVC dolgu
Galvanizli yuvarlak çelik tel
PVC dış kılıf

Kullanıldığı Yerler

Şebeke, aydınlatma ve güç kablosu olarak kullanılan bu kablo mekanik zorlamalara dayanıklı , dahili ve harici, toorak altında ve kablo kanalında kullanılır.

Kesit Tablosu

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
3×16	23	1070	1000	1,91	66	64
3×25	27	1550	1000	1,2	99	83
3×35	30	1850	1000	0,68	118	102
3×50	33	2200	1000	0,641	142	124
3×70	38	3050	500	0,443	176	158
3×95	42,5	3700	500	0,32	211	160
3×120	46	4250	500	0,253	242	220
3×150	52,5	5700	500	0,206	270	252
3×185	55	6420	500	0,164	308	290
3×240	63	7800	500	0,125	363	339
3×300	69	9400	500	0,1	412	377
3×25+16	28	1650	1000	1,20-1,91	99	83
3×35+16	30,5	1900	1000	0,868-1,91	118	102
3×50+25	35	2600	1000	0,641-1,20	142	124
3×70+35	39,5	3250	1000	0,443-0,868	176	158
3×95+50	44,5	4000	500	0,320-0,641	211	160
3×120+70	50	5150	500	0,253-0,443	242	220
3×150+70	54,5	6000	500	0,206-0,443	270	252
3×185+95	57	6850	500	0,164-0,320	308	289
3×240+120	65	8400	500	0,125-0,253	363	339
3×300+150	71,5	10000	500	0,100-0,206	412	377
4×16	26	1350	1000	1,91	66	64
4×25	29	1750	1000	1,2	99	83
4×35	31,5	2050	1000	0,68	118	102
4×50	37	2900	1000	0,641	142	124
4×70	41,5	3550	500	0,443	176	158
4×95	48	4750	500	0,32	211	160
4×120	52	5500	500	0,253	242	220
4×150	58	6700	500	0,206	270	252
4×185	61	7650	500	0,164	308	289
4×240	69,5	9350	500	0,125	363	339
4×300	76	11050	500	0,1	412	377

Click to enlarge

YAVZ2V(NAYRY)

0.6/1 kV Çok Damarlı, Çok Telli, PVC İzoleli Alüminyum İletkenli, Galvanizli Yuvarlak Çelik Tel Zırhlı, A.G. Güç Kabloları

Add to compare

İstek listesine ekle

Kategoriler: PVC İzoleli Alçak Gerilim Kabloları Etiketler: 0.6/1 kV Çok Damarlı, A.G Güç Kabloları, Çok Telli, Galvanizli Yuvarlak Çelik Tel Zırhlı, hanmaz kablo, PVC İzoleli Alçak Gerilim Kabloları, PVC İzoleli Alüminyum İletkenli

Açıklama
Değerlendirmeler (0)

Açıklama

Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu	20°C de İletkenin DC Direnci	Akım Taşıma Kapasitesi
mm²	mm	kg/km	m	ohm/km	Toprakta 20°C de A	Havada 30°C de A
3×16	23	1070	1000	1,91	66	64
3×25	27	1550	1000	1,2	99	83
3×35	30	1850	1000	0,68	118	102
3×50	33	2200	1000	0,641	142	124
3×70	38	3050	500	0,443	176	158
3×95	42,5	3700	500	0,32	211	160
3×120	46	4250	500	0,253	242	220
3×150	52,5	5700	500	0,206	270	252
3×185	55	6420	500	0,164	308	290
3×240	63	7800	500	0,125	363	339
3×300	69	9400	500	0,1	412	377
3×25+16	28	1650	1000	1,20-1,91	99	83
3×35+16	30,5	1900	1000	0,868-1,91	118	102
3×50+25	35	2600	1000	0,641-1,20	142	124
3×70+35	39,5	3250	1000	0,443-0,868	176	158
3×95+50	44,5	4000	500	0,320-0,641	211	160
3×120+70	50	5150	500	0,253-0,443	242	220
3×150+70	54,5	6000	500	0,206-0,443	270	252
3×185+95	57	6850	500	0,164-0,320	308	289
3×240+120	65	8400	500	0,125-0,253	363	339
3×300+150	71,5	10000	500	0,100-0,206	412	377
4×16	26	1350	1000	1,91	66	64
4×25	29	1750	1000	1,2	99	83
4×35	31,5	2050	1000	0,68	118	102
4×50	37	2900	1000	0,641	142	124
4×70	41,5	3550	500	0,443	176	158
4×95	48	4750	500	0,32	211	160
4×120	52	5500	500	0,253	242	220
4×150	58	6700	500	0,206	270	252
4×185	61	7650	500	0,164	308	289
4×240	69,5	9350	500	0,125	363	339
4×300	76	11050	500	0,1	412	377

Değerlendirmeler (0)

Değerlendirmeler

Henüz değerlendirme yapılmadı.

“YAVZ2V(NAYRY)” için yorum yapan ilk kişi siz olun

YAVZ2V(NAYRY)

0.6/1 kV Çok Damarlı, Çok Telli, PVC İzoleli Alüminyum İletkenli, Galvanizli Yuvarlak Çelik Tel Zırhlı, A.G. Güç Kabloları
